特斯拉線圈應用

特斯拉線圈（Tesla Coil）是一種使用共振（諧振）原理運作的變壓器（諧振變壓器），由美籍塞爾維亞裔科學家尼古拉·特斯拉在1891年發明[1]，主要用來生產超高電壓但低電流、高頻率的交流電力。高電壓產生原理為耦合的初級和次級線圈通過磁相位同步強耦合。特斯拉線圈由一個（有時用兩個）諧振感應耦合的共振電路(諧振電路)組成。次級線圈的短路電感和雜散電容組合為諧振電路。通過以驅動初級線圈在次級線圈的諧振頻率（串聯諧振頻率） 磁相位同步使得互磁通量的增加，從而次級線圈中發生最高電壓。特斯拉利用這些線圈進行創新實驗，如電氣照明，螢光光譜，X射線，高頻率的交流電流現象，電療和無線電力，以便進行電力傳輸。特斯拉線圈可產生絢麗的電弧效果，因而在世界上擁有成千上萬的愛好者，亦有許多人以製作特斯拉線圈為提升自身電學知識和水平。(維基百科)

材料：特斯拉線圈套件。

特點：此特斯拉線圈套件為利用鎖頻迴路的諧振線圈，將次級線圈中的感應電流引入到初級振盪迴路中，使初級迴路的振盪頻率鎖定到次級線圈的諧振頻率而維持諧振。

套件電路圖：

套件清單：

步驟一：組合電晶體與散熱片。 步驟二：組合同住、PCB板。

步驟三：佈置與焊接電阻元件。 步驟四：佈置與焊接電容(陶瓷、電解電容)阻與LED元件，電解電容與LED有正負接腳之分要小心。電解電容用於將聲音信號耦合到特斯拉線圈電路中，如果不裝，電路也能正常工作，只是不能從線圈中重播出聲音。 步驟五：佈置與焊接電源、音訊插座。 步驟六：佈置與焊接電晶體散熱組，兩組電晶體不同！要核對好位置再焊接。 步驟七：安裝線圈

1.次級線圈是由0.12mm線徑的細銅絲在一段2CM直徑的PVC管上密繞而成，線圈一端引線長，一端短，短的引線末端有鍍錫處理。如果發現未鍍錫，就要先用小刀把末端的絕緣漆刮除，注意動作要輕，避免弄斷銅絲。

2.把次級線圈短引線的一邊向下放在電路板對應位置上觀察一下，使短引線末端剛好位於電路板字元L2處，加以焊接。

3.用熱熔膠或三秒膠把初級線圈固定在電路板上，再把次級線圈短的一端焊接在L2處。

步驟八：手工繞製初级線圈

1.把PVC粗銅線整平，然後把一端焊接在L1位置處。

2.粗銅線圍繞次級線圈逆時針繞3圈然後折向下，折下來的一端減去多餘的部分，焊接到陶瓷電容旁邊的焊點位置。

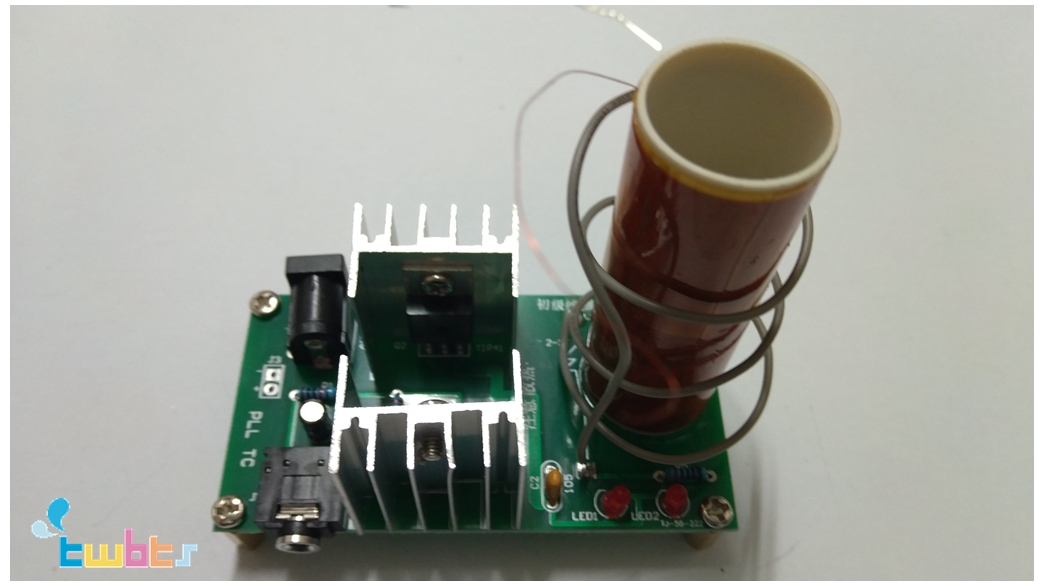

大功告成！

此特斯拉線圈套件為利用鎖頻迴路的諧振線圈，將次級線圈中的感應電流引入到初級振盪迴路中，使初級迴路的振盪頻率鎖定到次級線圈的諧振頻率而維持諧振。LED2為電源指示燈，LED1做為限壓二極體，電路正常則不亮，若電晶體Q2(TIP41)損壞，則LED1就會發光。

音訊信號用以調製振盪頻率，在輸入音訊信號時，音訊信號電壓改變了初級振盪頻率，在次級線圈裡發生共鳴，還原出聲音。電壓輸入可以從9-30V，電壓越高，電弧越長，聲音越大，當電壓高於15V時，要注意散熱。音訊信號可以接手機，MP3，電腦等。特斯拉線圈可以隔空點亮氖燈，節能燈，閃頻燈，點煙點火。
